- こんにちは、新川です。先日執筆した以下の記事「Amazon EKS + Karpenter ハンズオン」では、EKSクラスタと高性能なオートスケーラーであるKarpenter の構築手順をハンズオン形式でご紹介しました。また、EKS の重要な機能であるPod Identity、AWS Load Balancer Controller に焦点を当てたハンズオンも続編のブログに執筆しています。
[ハンズオン] EKS + Karpenter のデプロイ・トラブルシューティング演習
EKS Pod Identity：S3アクセスを例に学ぶPod単位のIAM制御
EKS と AWS Load Balancer Controller で実現するPodへのアクセス制御
- 今回の記事では、前回の続編として、EKSネットワークのハンズオン後半を行います。後半では、Pod 単位にファイアウォール（セキュリティグループ）を割り当て、より高度なアクセス制御を実現するハンズオンに挑戦します！
EKSネットワークハンズオン前半：Pod間通信と名前解決を学ぶ
- 本記事では、上記のハンズオンで作成したEKS と Karpenter 環境があることを前提に進めます。
Pod単位のセキュリティグループはどのような技術で実現できるか？
- Amazon VPC CNI plugin for Kubernetes というアドオンを使用して実現します。このプラグインは、Pod に VPC の IPv4 または IPv6 アドレスを割り当てます。さらにこのプラグインを活用することで、Pod セキュリティグループ（Security groups for Pods）が使用できます。
従来の課題：ノード単位のセキュリティグループ
- Amazon VPC CNI plugin によって、各Podは、自身が稼働しているノードのENI（Elastic Network Interface）からセカンダリIPアドレスが割り当てられます。その際、デフォルトでは各Pod はノードと同じセキュリティグループを使用します。
- この仕組みは効率的ですが、同じノード上で動作するすべてのPod において、ノードのENIに設定された単一のセキュリティグループを共有することになります。これでは、「このPodはデータベースへのアクセスを許可し、あのPodは拒否する」といった、Podごとのきめ細やかなアクセス制御はできませんでした。
Amazon VPC CNI plugin のアドオンでPod セキュリティグループを使用する
- Amazon VPC CNI plugin のアドオン設定で、ENABLE_POD_ENIという環境変数をtrue に設定することで、特定のPod の動作モードを切り替えます。デフォルトのセカンダリIPアドレスを割り当てる代わりに、そのPod 専用の新しいENI を動的にプロビジョニングします。
- 指定されたセキュリティグループが、この新しく作成された専用ENIに直接設定されます。
- 上記の結果、Pod はノードのENI やセキュリティグループから完全に独立し、自身専用のネットワーク環境を持つことができます。これにより、あたかもPod がVPC 内に存在する独立したEC2 インスタンスのように、AWSネイティブなアクセス制御が可能になります。
SecurityGroupPolicyリソースを使った設定
- このPod セキュリティグループ（Security groups for Pods）をどのPodで有効にするかを定義するのが、SecurityGroupPolicyというKubernetesのカスタムリソースです。
- ユーザーは、特定のラベルを持つPod を対象（podSelector）とし、適用したいセキュリティグループのID（groupIds）を指定したYAMLファイルを作成します。このSecurityGroupPolicy をEKS クラスタに適用することで、ENABLE_POD_ENI が有効化されたAmazon VPC CNI plugin は対象のPod を認識し、Pod 専用のENI のプロビジョニングを開始します。
今回の検証シナリオ
- このハンズオンのシナリオを記載します。このハンズオンでは、Pod 単位のセキュリティグループが正しくアクセス制御を行うことを確認します。
- サーバーPod（backend-pod）： Nginx サーバーを起動します。このPodには、特定のクライアントからの通信のみを許可するセキュリティグループ sg-backend を割り当てます。
- 許可されたクライアントPod （client-pod-allowed）：サーバーへのアクセスが許可されているセキュリティグループ sg-client-allowed を設定します。このPod からサーバーへの通信が成功することを確認します。
- 拒否されたクライアントPod （client-pod-denied）： サーバーへのアクセスが許可されていないセキュリティグループ sg-client-denied を設定します。このPod からサーバーへの通信がセキュリティグループによってブロックされる（失敗する）ことを確認します。
【ハンズオン】Pod単位のセキュリティグループ制御の実践
手順1：Amazon VPC CNI plugin のENABLE_POD_ENI 機能を有効化する

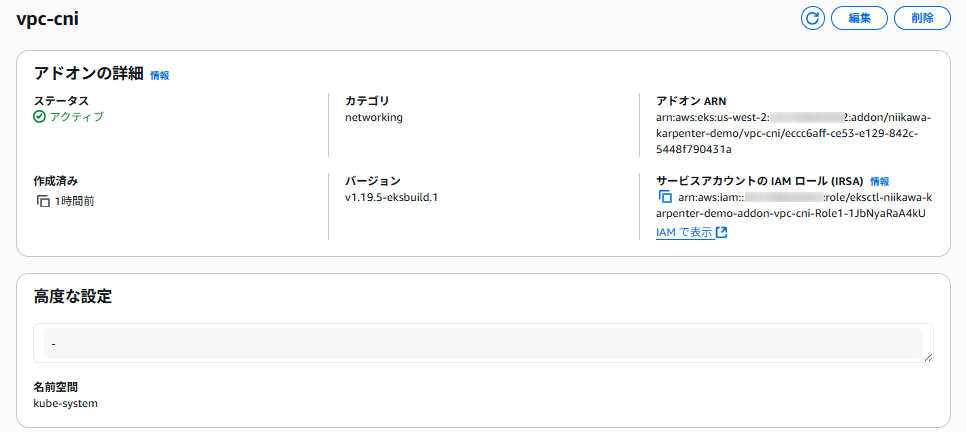

- コンソールで、Amazon VPC CNI plugin のアドオンが導入されていることを確認します。

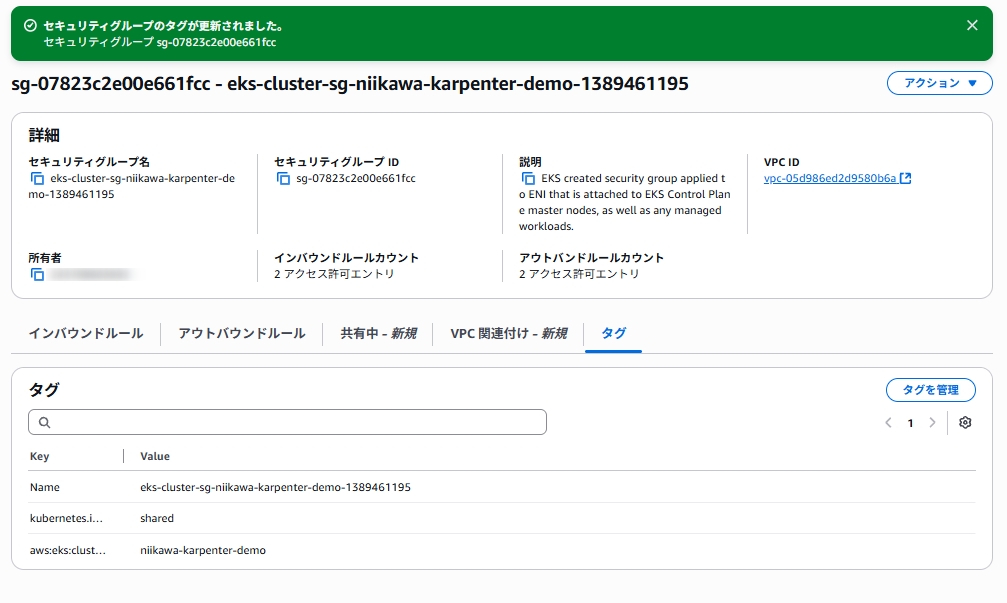

- ノード用のセキュリティグループに設定されているタグを編集します。
- キー：kubernetes.io/cluster/
- 値：owned → shared
- キー：kubernetes.io/cluster/
- 以下のコマンドを使用して、Amazon VPC CNI plugin のアドオンを再導入します。
aws eks delete-addon \
--cluster-name ${CLUSTER_NAME} \
--addon-name vpc-cni
export IAM_ROLE_ARN_ADDON_VPC_CNI="arn:aws:iam::111111111111:role/vpc-cniアドオンのロール名"
aws eks create-addon \
--cluster-name ${CLUSTER_NAME} \
--addon-name vpc-cni \
--addon-version v1.19.5-eksbuild.1 \
--service-account-role-arn ${IAM_ROLE_ARN_ADDON_VPC_CNI} \
--configuration-values '{ "env": { "ENABLE_POD_ENI": "true" } }' \
--resolve-conflicts PRESERVE
- 以下、実行した際のログです。アドオンの導入が完了するまで数分待ちます。
~ $ aws eks describe-addon --cluster-name ${CLUSTER_NAME} --addon-name vpc-cni --query "addon.configurationValues"
null
~ $ export IAM_ROLE_ARN_ADDON_VPC_CNI="arn:aws:iam::111111111111:role/eksctl-niikawa-karpenter-demo-addon-vpc-cni-Role1-1JbNyaRaA4kU"
~ $ aws eks create-addon \
> --cluster-name ${CLUSTER_NAME} \
> --addon-name vpc-cni \
> --addon-version v1.19.5-eksbuild.1 \
> --service-account-role-arn ${IAM_ROLE_ARN_ADDON_VPC_CNI} \
> --configuration-values '{ "env": { "ENABLE_POD_ENI": "true" } }' \
> --resolve-conflicts PRESERVE
{
"addon": {
"addonName": "vpc-cni",
"clusterName": "niikawa-karpenter-demo",
"status": "CREATING",
"addonVersion": "v1.19.5-eksbuild.1",
"health": {
"issues": []
},
"addonArn": "arn:aws:eks:us-west-2:111111111111:addon/niikawa-karpenter-demo/vpc-cni/8acc6b4b-a925-8e41-54af-7aca3651673f",
"createdAt": "2025-08-23T11:01:38.125000+00:00",
"modifiedAt": "2025-08-23T11:01:38.138000+00:00",
"serviceAccountRoleArn": "arn:aws:iam::111111111111:role/eksctl-niikawa-karpenter-demo-addon-vpc-cni-Role1-1JbNyaRaA4kU",
"tags": {},
"configurationValues": "{ \"env\": { \"ENABLE_POD_ENI\": \"true\" } }"
}
}
~ $
~ $ aws eks describe-addon --cluster-name ${CLUSTER_NAME} --addon-name vpc-cni --query "addon.configurationValues"
"{ \"env\": { \"ENABLE_POD_ENI\": \"true\" } }"
~ $ aws eks describe-addon --cluster-name ${CLUSTER_NAME} --addon-name vpc-cni --query "addon.status"
"ACTIVE"

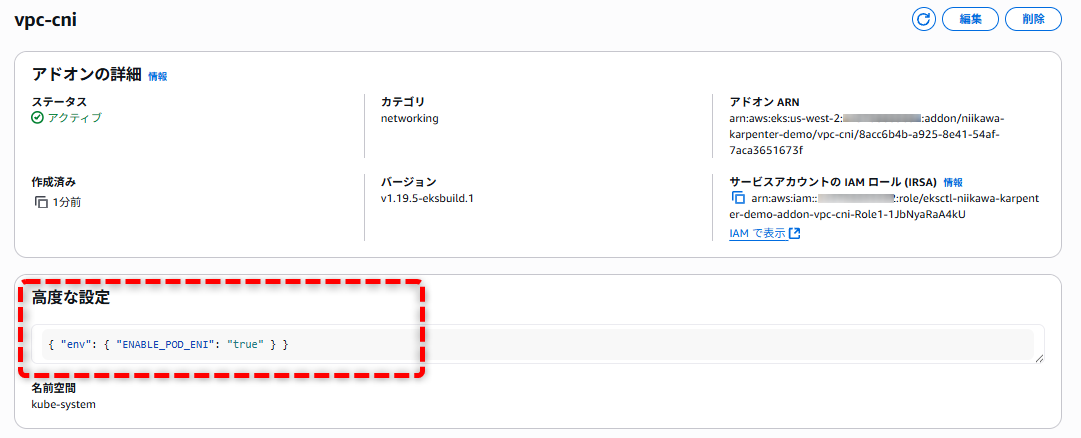

- コンソールで、Amazon VPC CNI plugin のアドオンが再導入され、ENABLE_POD_ENI が有効化されていることを確認します。
手順2：検証用のセキュリティグループを作成する
- 以下のコマンドを使用して、セキュリティグループを3つ作成します。最後に、サーバーPod用のSGのインバウンドルールを追加しています。
# サーバー用のSG
export SG_BACKEND_ID=$(aws ec2 create-security-group \
--group-name pod-sg-backend \
--description "SG for backend pod" \
--vpc-id ${VPC_ID} \
--query 'GroupId' --output text)
# 通信を許可するクライアント用のSG
export SG_CLIENT_ALLOWED_ID=$(aws ec2 create-security-group \
--group-name pod-sg-client-allowed \
--description "SG for allowed client pod" \
--vpc-id ${VPC_ID} \
--query 'GroupId' --output text)
# 通信を拒否するクライアント用のSG
export SG_CLIENT_DENIED_ID=$(aws ec2 create-security-group \
--group-name pod-sg-client-denied \
--description "SG for denied client pod" \
--vpc-id ${VPC_ID} \
--query 'GroupId' --output text)
echo "Backend SG ID: ${SG_BACKEND_ID}"
echo "Allowed Client SG ID: ${SG_CLIENT_ALLOWED_ID}"
echo "Denied Client SG ID: ${SG_CLIENT_DENIED_ID}"
aws ec2 authorize-security-group-ingress \
--group-id ${SG_BACKEND_ID} \
--protocol tcp \
--port 80 \
--source-group ${SG_CLIENT_ALLOWED_ID}
- 以下、実行した際のログです。
~ $ echo $VPC_ID
vpc-05d986ed2d9580b6a
~ $ # サーバー用のSG
~ $ export SG_BACKEND_ID=$(aws ec2 create-security-group \
> --group-name pod-sg-backend \
> --description "SG for backend pod" \
> --vpc-id ${VPC_ID} \
> --query 'GroupId' --output text)
~ $ # 通信を許可するクライアント用のSG
~ $ export SG_CLIENT_ALLOWED_ID=$(aws ec2 create-security-group \
> --group-name pod-sg-client-allowed \
> --description "SG for allowed client pod" \
> --vpc-id ${VPC_ID} \
> --query 'GroupId' --output text)
~ $ # 通信を拒否するクライアント用のSG
~ $ export SG_CLIENT_DENIED_ID=$(aws ec2 create-security-group \
> --group-name pod-sg-client-denied \
> --description "SG for denied client pod" \
> --vpc-id ${VPC_ID} \
> --query 'GroupId' --output text)
~ $ echo "Backend SG ID: ${SG_BACKEND_ID}"
Backend SG ID: sg-099b80bf5fb81d4f4
~ $ echo "Allowed Client SG ID: ${SG_CLIENT_ALLOWED_ID}"
Allowed Client SG ID: sg-0ca32cc8f76daf2d8
~ $ echo "Denied Client SG ID: ${SG_CLIENT_DENIED_ID}"
Denied Client SG ID: sg-093b6907b5ff89f53
~ $
~ $ aws ec2 authorize-security-group-ingress \
> --group-id ${SG_BACKEND_ID} \
> --protocol tcp \
> --port 80 \
> --source-group ${SG_CLIENT_ALLOWED_ID}
{
"Return": true,
"SecurityGroupRules": [
{
"SecurityGroupRuleId": "sgr-0b8b08d713f6e2176",
"GroupId": "sg-099b80bf5fb81d4f4",
"GroupOwnerId": "111111111111",
"IsEgress": false,
"IpProtocol": "tcp",
"FromPort": 80,
"ToPort": 80,
"ReferencedGroupInfo": {
"GroupId": "sg-0ca32cc8f76daf2d8",
"UserId": "111111111111"
},
"SecurityGroupRuleArn": "arn:aws:ec2:us-west-2:111111111111:security-group-rule/sgr-0b8b08d713f6e2176"
}
]
}
~ $

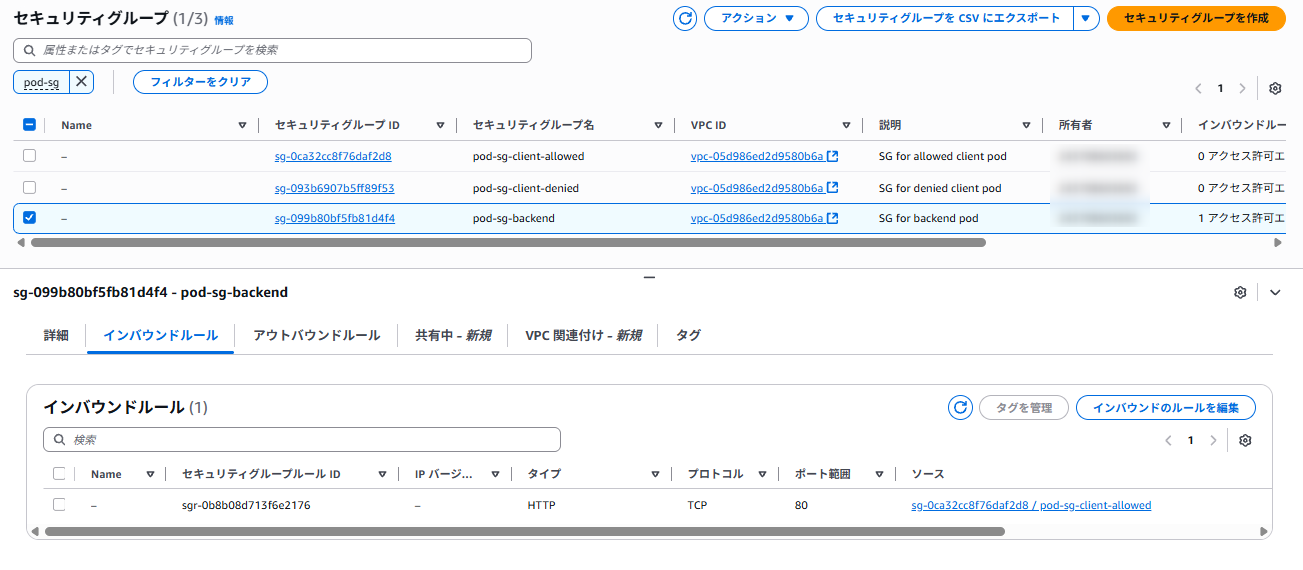

- コンソールで、セキュリティグループが作成されていることを確認します。
手順3：SecurityGroupPolicyリソースを作成しPod とSG を関連付ける
- まずSecurityGroupPolicy を定義した以下のYAML を作成します。
- 以下に示すコードを使用します。（例：sgp-policies.yaml）
apiVersion: vpcresources.k8s.aws/v1beta1
kind: SecurityGroupPolicy
metadata:
name: backend-policy
namespace: default
spec:
podSelector:
matchLabels:
app: backend
securityGroups:
groupIds:
- ${SG_BACKEND_ID}
---
apiVersion: vpcresources.k8s.aws/v1beta1
kind: SecurityGroupPolicy
metadata:
name: client-allowed-policy
namespace: default
spec:
podSelector:
matchLabels:
app: client-allowed
securityGroups:
groupIds:
- ${SG_CLIENT_ALLOWED_ID}
---
apiVersion: vpcresources.k8s.aws/v1beta1
kind: SecurityGroupPolicy
metadata:
name: client-denied-policy
namespace: default
spec:
podSelector:
matchLabels:
app: client-denied
securityGroups:
groupIds:
- ${SG_CLIENT_DENIED_ID}
- 上記の内容でsgp-policies.yamlを作成するために、以下のコマンドを実行します。次に上記コードを貼り付け、続けて”EOF” を入力し、JSONファイルを作成します。
cat << EOF > sgp-policies.yaml
- 次に、Deployment、Service、Pod を定義した以下のYAML を作成します。
- 以下に示すコードを使用します。（例：pods-and-service.yaml ）
- コードの内容を一部説明します。
- argsは、commandで指定されたコマンド（この場合は/bin/sh -c）に渡される引数を定義します。ここでは、Pod の起動後にネットワーク疎通テストを自動で実行し続けるための、一行のシェルスクリプトを渡しています。
apiVersion: v1
kind: Service
metadata:
name: backend-service
namespace: default
spec:
selector:
app: backend
ports:
- protocol: TCP
port: 80
targetPort: 80
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: backend-pod
namespace: default
spec:
replicas: 1
selector:
matchLabels:
app: backend
template:
metadata:
labels:
app: backend # SecurityGroupPolicyが参照するラベル
spec:
containers:
- name: nginx
image: public.ecr.aws/nginx/nginx:latest
ports:
- containerPort: 80
---
apiVersion: v1
kind: Pod
metadata:
name: client-pod-allowed
labels:
app: client-allowed # SecurityGroupPolicyが参照するラベル
spec:
containers:
- name: netshoot
image: nicolaka/netshoot:latest
command: ["/bin/sh", "-c"]
args:
- while true; do echo "--- Trying from ALLOWED pod ---"; curl -s -m 2 http://backend-service && echo ""; sleep 5; done
restartPolicy: Never
---
apiVersion: v1
kind: Pod
metadata:
name: client-pod-denied
labels:
app: client-denied # SecurityGroupPolicyが参照するラベル
spec:
containers:
- name: netshoot
image: nicolaka/netshoot:latest
command: ["/bin/sh", "-c"]
args:
- while true; do echo "--- Trying from DENIED pod ---"; curl -s -m 2 http://backend-service || echo "Failed as expected."; sleep 5; done
restartPolicy: Never
手順4：SecurityGroupPolicyリソース、Pod リソースをデプロイする
- まずSecurityGroupPolicyリソースをデプロイします。
~ $ kubectl apply -f sgp-policies.yaml securitygrouppolicy.vpcresources.k8s.aws/backend-policy created securitygrouppolicy.vpcresources.k8s.aws/client-allowed-policy created securitygrouppolicy.vpcresources.k8s.aws/client-denied-policy created
- 次に、 Deployment、Service、Pod をデプロイします。
~ $ kubectl apply -f pods-and-service.yaml service/backend-service created deployment.apps/backend-pod created pod/client-pod-allowed created pod/client-pod-denied created
- Pod が起動されたこと、Pod にセキュリティグループが割り当てられたことを確認します。
- kubectl describe pod コマンドの出力から、以下のEvents が確認出来ました。無事に、Pod 単位にセキュリティグループが割り当てられたようです。
- Pod will get the following Security Groups
~ $ kubectl get pods
NAME READY STATUS RESTARTS AGE
backend-pod-6dfcfdbb7c-jz6fq 1/1 Running 0 54s
client-pod-allowed 1/1 Running 0 54s
client-pod-denied 1/1 Running 0 54s
~ $ kubectl describe pod client-pod-allowed
Name: client-pod-allowed
Namespace: default
Priority: 0
Service Account: default
Node: ip-10-192-20-141.us-west-2.compute.internal/10.192.20.141
Start Time: Sat, 23 Aug 2025 12:05:36 +0000
Labels: app=client-allowed
Annotations: vpc.amazonaws.com/pod-eni:
[{"eniId":"eni-034536c070c150014","ifAddress":"02:fb:1b:9e:6e:9d","privateIp":"10.192.20.124","ipv6Addr":"","vlanId":2,"subnetCidr":"10.19...
Status: Running
IP: 10.192.20.124
IPs:
IP: 10.192.20.124
Containers:
netshoot:
Container ID: containerd://b8f6d9952e6fc71a1810fbfa64e481391f30fdaa5f7badb07aa9849d7b5910a2
Image: nicolaka/netshoot:latest
Image ID: docker.io/nicolaka/netshoot@sha256:7f08c4aff13ff61a35d30e30c5c1ea8396eac6ab4ce19fd02d5a4b3b5d0d09a2
Port:
Host Port:
Command:
/bin/sh
-c
Args:
while true; do echo "--- Trying from ALLOWED pod ---"; curl -s -m 2 http://backend-service && echo ""; sleep 5; done
State: Running
Started: Sat, 23 Aug 2025 12:05:38 +0000
Ready: True
Restart Count: 0
Limits:
vpc.amazonaws.com/pod-eni: 1
Requests:
vpc.amazonaws.com/pod-eni: 1
Environment:
Mounts:
/var/run/secrets/kubernetes.io/serviceaccount from kube-api-access-cvw5t (ro)
Conditions:
Type Status
PodReadyToStartContainers True
Initialized True
Ready True
ContainersReady True
PodScheduled True
Volumes:
kube-api-access-cvw5t:
Type: Projected (a volume that contains injected data from multiple sources)
TokenExpirationSeconds: 3607
ConfigMapName: kube-root-ca.crt
Optional: false
DownwardAPI: true
QoS Class: BestEffort
Node-Selectors:
Tolerations: node.kubernetes.io/not-ready:NoExecute op=Exists for 300s
node.kubernetes.io/unreachable:NoExecute op=Exists for 300s
vpc.amazonaws.com/pod-eni:NoSchedule op=Exists
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Scheduled 73s default-scheduler Successfully assigned default/client-pod-allowed to ip-10-192-20-141.us-west-2.compute.internal
Normal SecurityGroupRequested 73s vpc-resource-controller Pod will get the following Security Groups [sg-0ca32cc8f76daf2d8]
Warning FailedCreatePodSandBox 73s kubelet Failed to create pod sandbox: rpc error: code = Unknown desc = failed to setup network for sandbox "46092c80fb683b2d91e3bbdeca2707c14ad8e74d81cca3a5d24840028604974b": plugin type="aws-cni" name="aws-cni" failed (add): add cmd: failed to assign an IP address to container
Normal ResourceAllocated 72s vpc-resource-controller Allocated [{"eniId":"eni-034536c070c150014","ifAddress":"02:fb:1b:9e:6e:9d","privateIp":"10.192.20.124","ipv6Addr":"","vlanId":2,"subnetCidr":"10.192.20.0/24","subnetV6Cidr":"","associationID":"trunk-assoc-098d3f3420292f2bc"}] to the pod
Normal Pulling 72s kubelet Pulling image "nicolaka/netshoot:latest"
Normal Pulled 71s kubelet Successfully pulled image "nicolaka/netshoot:latest" in 634ms (634ms including waiting). Image size: 207893848 bytes.
Normal Created 71s kubelet Created container: netshoot
Normal Started 71s kubelet Started container netshoot
~ $
手順5：動作確認（アクセス制御のテスト）
- kubectl exec コマンドでPod に接続し、オペレーションを行います。

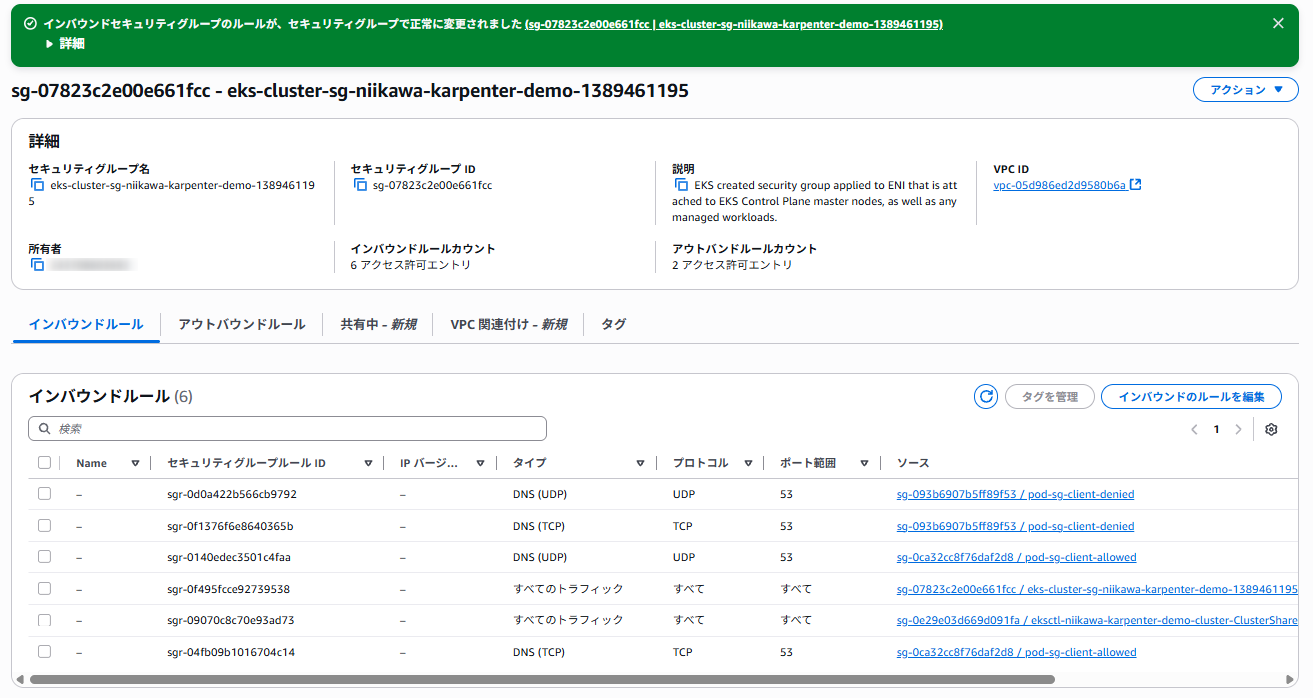

- その後、Pod 内で、nslookup コマンドを実行すると、以下のようにタイムアウトエラーが発生しました。原因は、カスタムセキュリティグループを持つPod から、クラスタのDNSサーバー（CoreDNS）への通信が、ノードのセキュリティグループによってブロックされているためです。
~ $ kubectl exec -it client-pod-allowed -- /bin/sh ~ # hostname client-pod-allowed ~ # nslookup backend-service ;; communications error to 172.20.0.10#53: timed out ;; communications error to 172.20.0.10#53: timed out ;; communications error to 172.20.0.10#53: timed out ;; no servers could be reached ~ # ~ # curl -v http://backend-service * Could not resolve host: backend-service * shutting down connection #0 curl: (6) Could not resolve host: backend-service ~ # ~ # exit command terminated with exit code 6 ~ $
- この問題を解決するために、ノードのセキュリティグループにPod からのDNS に関する通信を許可する必要がありました。これは、coredns-pod が稼働しているノードのENIに設定されたセキュリティグループのインバウンドルールに許可される必要があるためです。
- まずノードのインスタンス名を確認します。
~ $ kubectl get pods -n kube-system -l k8s-app=kube-dns -o wide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES coredns-7bf648ff5d-6knjr 1/1 Running 0 3h54m 10.192.21.212 ip-10-192-21-181.us-west-2.compute.internal ... coredns-7bf648ff5d-lp6j8 1/1 Running 0 3h54m 10.192.21.153 ip-10-192-21-181.us-west-2.compute.internal ...
- 次に、ノードのインスタンスに設定されているセキュリティグループを変更し、各クライアントPod のセキュリティグループからDNS 通信（TCP・UDPのポート53）を許可するインバウンドルールを追加します。
- 以下、セキュリティグループ変更後のコンソール画面です。
- セキュリティグループのルールを修正後、再度、kubectl exec コマンドでPod に接続し、名前解決を試みます。
~ $ kubectl exec -it client-pod-allowed -- /bin/sh ~ # hostname client-pod-allowed ~ # nslookup backend-service ;; Got recursion not available from 172.20.0.10 Server: 172.20.0.10 Address: 172.20.0.10#53 Name: backend-service.default.svc.cluster.local Address: 172.20.212.33 ;; Got recursion not available from 172.20.0.10 ~ # curl -v http://backend-service * Host backend-service:80 was resolved. * IPv6: (none) * IPv4: 172.20.212.33 * Trying 172.20.212.33:80... * Connected to backend-service (172.20.212.33) port 80 * using HTTP/1.x > GET / HTTP/1.1 > Host: backend-service > User-Agent: curl/8.14.1 > Accept: */* > * Request completely sent off < HTTP/1.1 200 OK < Server: nginx/1.29.1 < Date: Sat, 23 Aug 2025 12:19:13 GMT < Content-Type: text/html < Content-Length: 615 < Last-Modified: Wed, 13 Aug 2025 14:33:41 GMT < Connection: keep-alive < ETag: "689ca245-267" < Accept-Ranges: bytes < ** 省略 ** * Connection #0 to host backend-service left intact ~ # exit ~ $
- nslookup コマンドで、無事に名前解決ができ、curl で通信できることを確認できました。
- 最後に、kubectl logs コマンドで、本来の目的である許可されたクライアントPod （client-pod-allowed）のログを確認し通信が成功していること、拒否されたクライアントPod （client-pod-denied）のログを確認し通信がブロック（失敗）していることを確認します。
~ $ kubectl logs -f client-pod-allowed | more ... --- Trying from ALLOWED pod --- ** 一部省略 ** Welcome to nginx! If you see this page, the nginx web server is successfully installed and working. Further configuration is required.
~ $ kubectl logs -f client-pod-denied | more ..... --- Trying from DENIED pod --- Failed as expected.
まとめ
- 今回のEKSネットワークハンズオンでは、前半・後半を通じて、Kubernetes におけるネットワークの基本から、EKS の高度な機能を使った実践的なアクセス制御までを学びました。前半のハンズオンでは、ServiceとCoreDNS がどのように連携し、IPアドレスが変わりやすいPod に対して安定した通信を提供しているのか（サービスディスカバリー）を経験しました。これにより、EKSクラスタ内部の基本的なネットワークの流れを理解することができました。
- そして本記事の後半では、その基本を応用し、Amazon VPC CNI plugin が提供するカスタムネットワーキング機能を利用して、Pod 1つ1つにAWSのセキュリティグループを割り当てました。その結果、特定のPod からの通信のみを許可し、それ以外をブロックするというきめ細やかなPod 単位のアクセス制御を実現できました。
- EKS には、今回学んだ機能以外にも多くの機能があります。さらにEKS を理解、活用できるようにチャレンジしてみてください。
参考資料
Amazon Web Services ブログ
Amazon EKSベストプラクティスガイド
Amazon EKSユーザーガイド
簡単30秒
